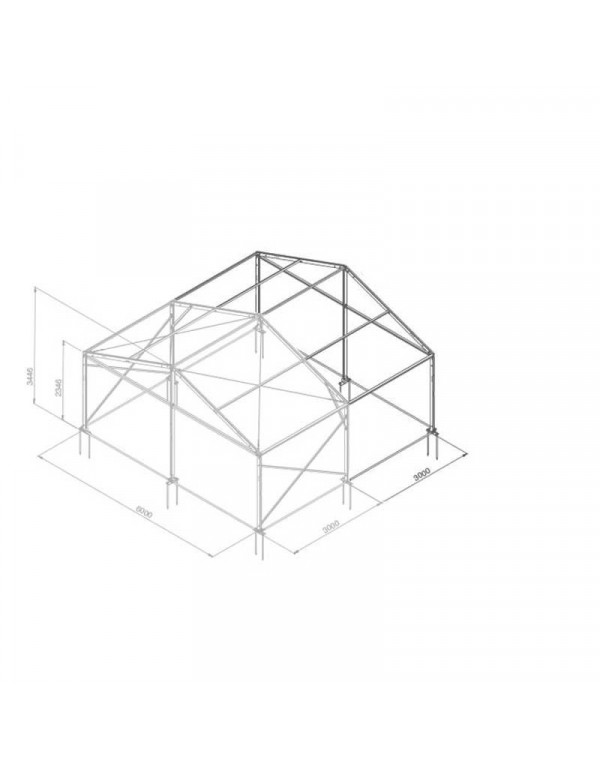

Travée supplémentaire 6x3m - Evolution B - tension par barre

Armature :

• Ossature modulable par travée de 3,00 m à l'infini.
• Construction en profilé d'aluminium filé norme EN 6005A, 26 daN/mm² finition anodisée 15 microns.
• Elément de connexion en acier qualité 36 daN/mm² finition galvanisée à chaud.
• Portique de ferme composé de 2 mâts + 2 demi-ferme en profilé 94 x 48 x 3 à 3 gorges.
• Connexion rapide de l'ensemble par goupille basculante.
• Panne sablière en profilé d'aluminium 60 x 55 x 3 montage rapide par crochet à 90° à une extrémité et rond à l'autre extrémité.
• Entretoise et faîtière en profilé d'aluminium 40 x 35 x 2 montage rapide par crochet à 90° à une extrémité et rond à l'autre extrémité.
• Contreventement sur la travée de départ et dernière travée par câble acier Ø8, gaine PVC en toiture avec mise en tension par tendeur à lanterne et par 2 croix aluminium en profilé 30 x 30 x 2 sur chaque mur.
• Barres de sol en tube d'acier Ø35 finition galvanisée à chaud, escamotables sur toute la périphérie, verrouillage par goupille BETA.
• Liaisonnement au sol par larges platines aluminium 340 x 100 épaisseur 8mm à 2 points + pieux de 800 x Ø 25.

Entoilage :

• Confection en tissu polyester 1100 dTex enduit PVC 2 faces, 650 gr/m², ignifugé M2, finition vernis, anticryptogamique, SYSTEM LOWICK.
• Assemblage des éléments entre eux, pour une étanchéité parfaite, par soudure haute fréquence recouvrement 30 mm et par couture à double aiguille pour une partie des éléments constituant la ceinture.
• Montage très rapide de l'ensemble des éléments de l'entoilage par jonc textile sur glissière aluminium.
• Toiture largeur 3,00 m avec tension par barres.
• Éléments d'entourage en option sur l'ensemble des modèles constitués de mur à ouverture centrale par lambias, coulissant de part et d'autre avec embrase et fourreau barre de sol.


Conformité CTS :

• Ces équipements ont fait l'objet d'une note de calcul validée par un bureau de contrôle indépendant conformément à l'article CTS 7, CTS 8 et CTS 9, selon l'arrêté du 23 janvier 1985 relatif aux établissements de type Chapiteaux, Tentes et Structures.
• Ils doivent être évacués à 100 km/h de vent et 10 kg de neige par m².
